12×13米农村三层平顶带天台欧式别墅图纸,砖混结构,40万落地

浏览次数:2,036

本期我们来给大家带来一款中等户型的三层欧式别墅设计图,这栋别墅的特点是打破了以往欧式坡顶的惯例,采用了平屋顶的设计,不仅效果出众,同时还为家庭提供了一个非常大的户外活动空间,既省钱,又实用。

详细参数:
建筑开间:12米
建筑进深:13.08米
占地面积:153.18平方米
建筑面积:439.06平方米
结构形式:砖混结构
主体造价:38万左右
图纸格式:DWG格式
居住功能:3客厅、餐厅、厨房、9卧室、2书房、6卫生间


正面效果图


背面效果图

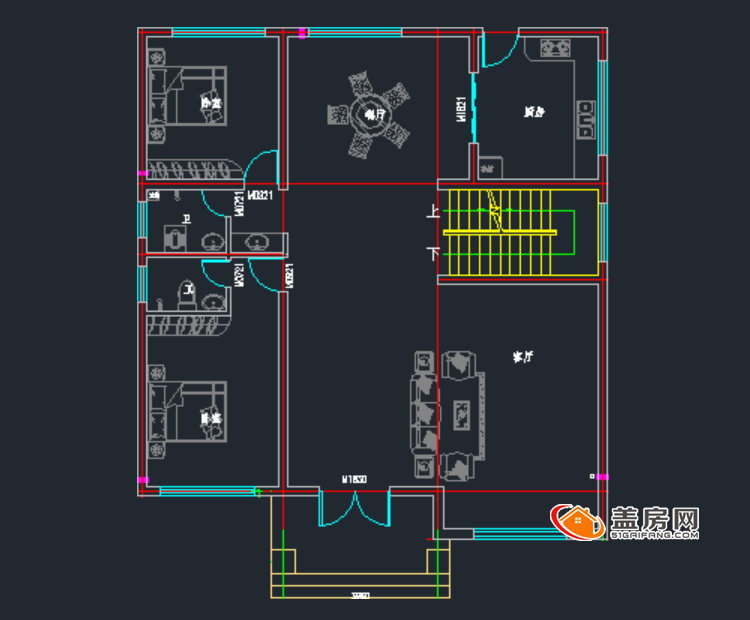

一层平面图

一层入户既客厅,非常宽敞。西侧有两间卧室,南北各一间,南向卧室内设独卫,作为老人房最为合适。餐厨区在一层的北侧,厨房有后门可直通室外。

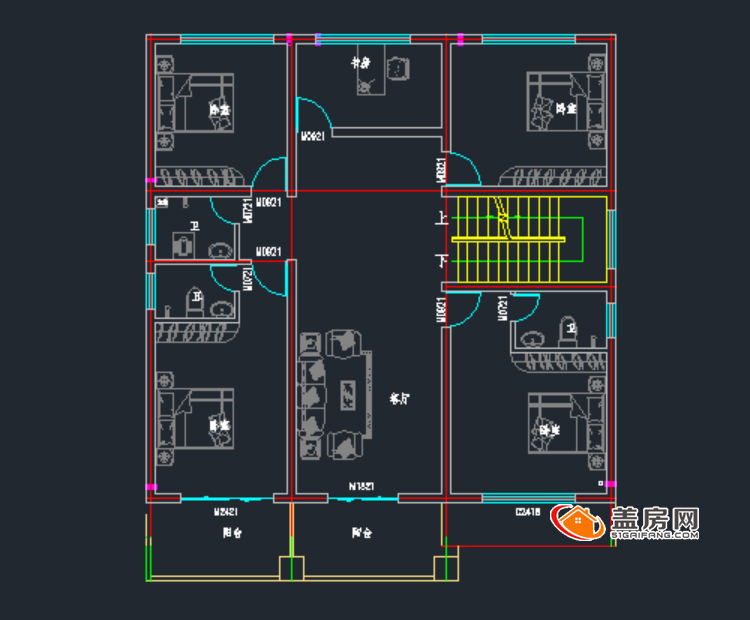

二层平面图

二层的卧室比较多,共有四间,分布在四角,朝南的两间卧室均设有内卫。中间是一个起居室,起居室的北侧隔了一间书房给孩子写作业用。

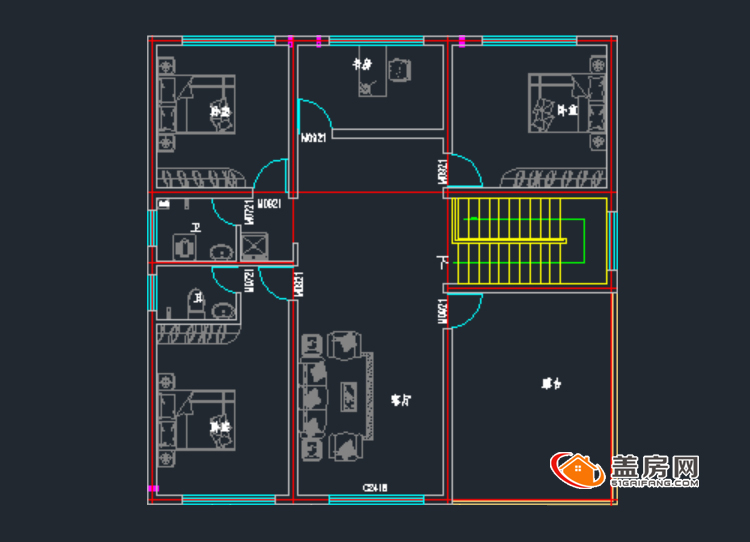

三层平面图

三层有三间卧室,南向卧室依然是套卧设计。中间北向的小书房给大人提供了一个家庭办公的空间。东南角是一个户外的露台,这里阳光不错,种些花花草茶非常的惬意。有楼梯可以直通屋顶的平台,大面积的平台方便我们晾晒被褥,农村在秋收季节用来晾晒粮食干菜腊肉也都很方便。

图纸格式:电子版DWG格式
图纸目录:建筑图21张、结构图18张、给排水图11张、电气图15张。

隐藏内容需要支付:¥168
立即购买
