12×17米平屋顶带露台农村二层半双拼别墅CAD图纸,电子版下载

浏览次数:1,235

这是一款平屋顶的农村二层半带露台双拼别墅设计施工图,该双拼别墅不同的是它的进深大于面宽,因此在户型设计上有所不同。它的开间是12米,进深17米,宅基地合适的朋友可以拿来参考施工。文末有全套电子版CAD图纸,下载后自行打印可直接用于施工。

详细参数:
建筑开间:12.20米
建筑进深:17.30米
建筑占地:217.00平方米
建筑面积:576.52平方米
建筑层数:二层半
檐口高度:10.20米
结构形式:框架结构
主体造价:60万左右
图纸格式:CAD格式
单户功能:2客厅、餐厅、厨房、6卧室、书房、4卫生间、露台、阳台


正面效果图


侧面效果图


背面效果图

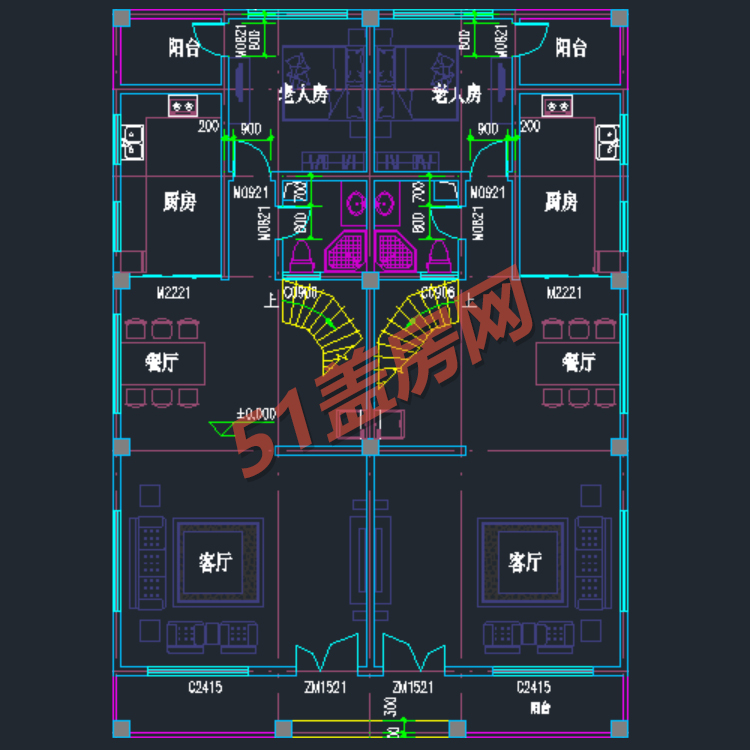

一层平面图

平面图上看,左右两户型呈完全对称的设计。一层单户是一室两厅一厨一卫,北向有一间老人房,带一个私属阳台,闲暇之余,老人在这里乘凉纳风,相当惬意。客厅的面积很大,双向采光,相当的敞亮。

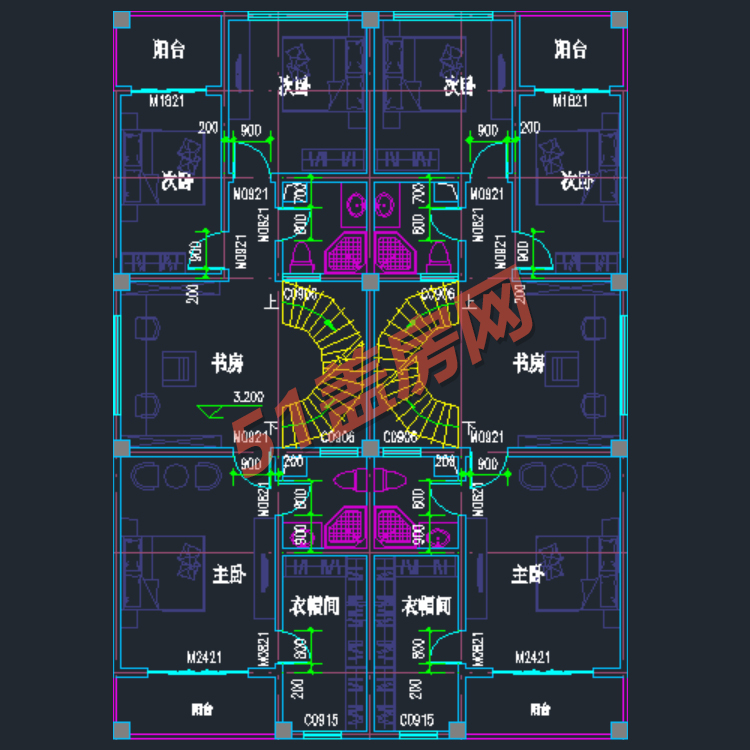

二层平面图

二层有三间卧室,其中南向是主卧室,内设独立的卫生间和衣帽间,还带一个私属阳台,相当舒适豪华。其他两间次卧朝北,中间的开放区域作为一个书房。

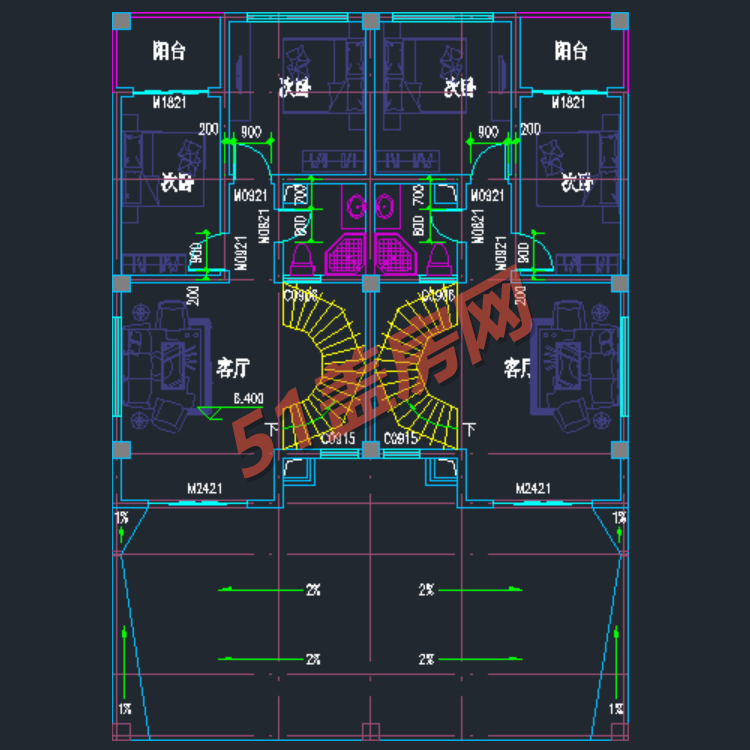

三层平面图

三层是两室一厅一卫,客厅可以通往户外大露台,这个露台是左右贯通的,属于共享空间,两家人可以在这里共同享受美好的户外时光。

图纸格式:电子版CAD格式
图纸目录:建筑图14张、结构图16张、给排水图7张、电气图15张

隐藏内容需要支付:¥188
立即购买
