12×13米农村二层简欧自建别墅图,占地150个平方,30万以内拿下

浏览次数:1,177

在农村搞自建房,首先得有一套适合自己的图纸。图纸不一定很华丽,但一定要符合自家的生活习惯和审美。同时图纸的可行性还要高,在农村施工起来不要有太大难度,建造成本也要可控,预算符合自己的预期就行。本期我们来给大家推荐一款农村二层简欧自建别墅图,简单大气,占地150个平方,30万以内可以拿下,喜欢的朋友可以通过文末链接下载全套施工图。

详细参数:
建筑开间:12.30米
建筑进深:13.10米(含门楼)
建筑占地:150.00平方米
建筑面积:286.00平方米(含阁楼层)
建筑层数:二层
屋檐高度:8.375米
结构体系:砖混结构
主体造价:30万以内
图纸格式:PDF格式
居住功能:门厅、挑空客厅、起居室、餐厅、厨房、5卧室、4卫生间、书房、储藏间


正面效果图


侧面效果图


鸟瞰效果图


背面效果图

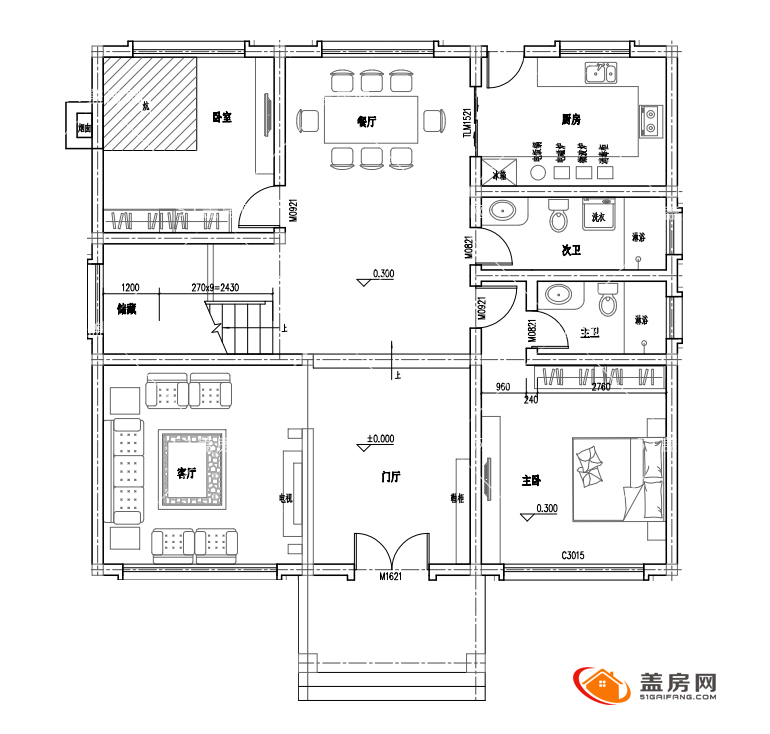

一层平面图

进门先是一个门厅,门厅与客厅是互通的,用家具摆放来作为空间分割,门厅和客厅是下沉式设计,到餐厅需要两阶台阶。餐厅区域也是非常的宽敞,家庭宴请都能摆的下。厨房与餐厅相邻,在厨房内部设有独立的出入口,处理厨余垃圾和日常采买进出都很方便。南北各有一间卧室,南向卧室是主卧,带内卫,可用作老人房。

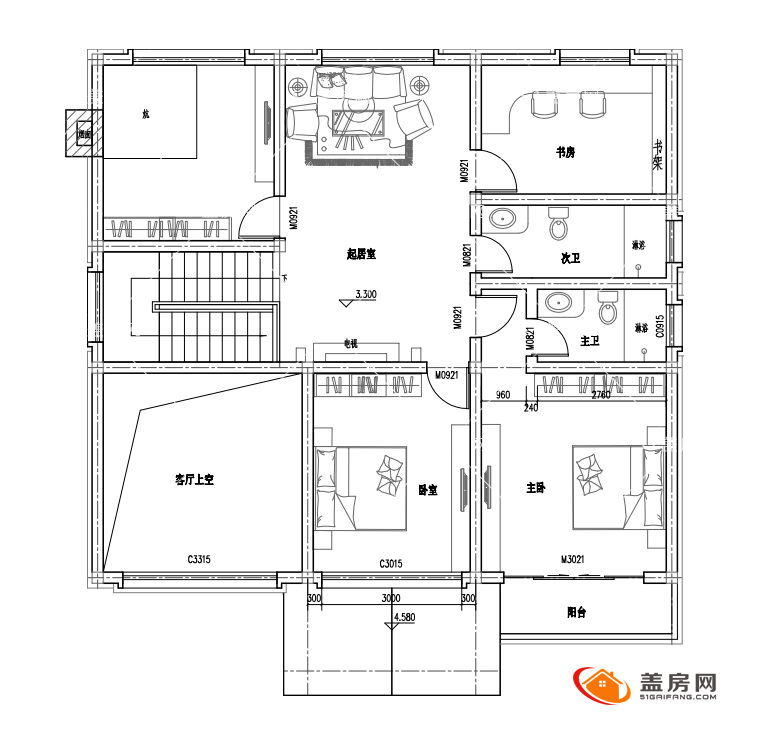

二层平面图

二层有四个房间,三个卧室一个书房。主卧依然是南向采光且带主卫。中间有一个起居室,是自家人活动的空间。

图纸格式:电子版PDF格式
图纸目录:建筑图13张、水施图6张、电施图11张
