11×11米二层平顶带露台农村自建房设计图,简单大气又实用

浏览次数:794

农村建房选择坡屋顶还是平屋顶是一个很纠结的问题。以往南方建房使用坡屋顶较多,主要是因为其排水性和隔热性较好,但是建造成本比平屋顶要贵很多。但是现在随着建筑材料的升级以及工艺的提升,平屋顶也具备很好的隔热和排水性能,因此其优越性就显现出来了,不仅省钱,还提供了一个很大的屋顶平台。这里我们就来给大家推荐一款二层平顶带露台农村自建房设计图,简单大气又实用,喜欢的朋友可以通过文末链接下载全套施工图。

详细参数:
建筑开间:11.76米
建筑进深:11.76米(不含门楼)
建筑占地:138.29平方米
建筑面积:318.00平方米
建筑层数:二层
屋檐高度:6.70米
结构体系:砖混结构
主体造价:30万以内
图纸格式:PDF格式
居住功能:2客厅、堂屋、餐厅、厨房、5卧室、2卫生间、储藏间、衣帽间、露台


正面效果图


背面效果图


鸟瞰效果图

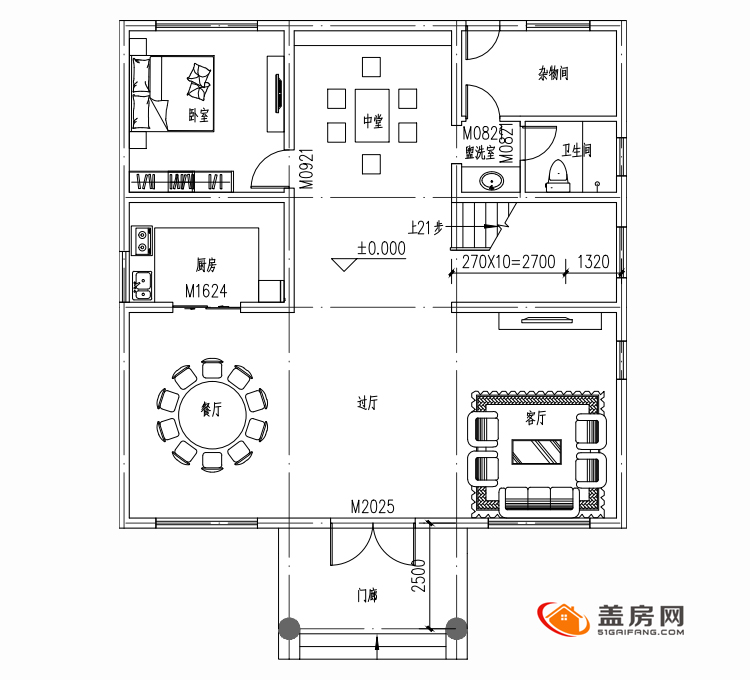

一层平面图

正门入户后既是一个开放式的生活空间,门厅、客厅、餐厅三位一体,非常敞亮。门厅正对中堂,这里是摆放神位的地方,在农村也叫堂屋。北向有一间卧室,给腿脚不便的老人居住。东北角是一个杂物间,可直通户外,方便存放农具等杂物。

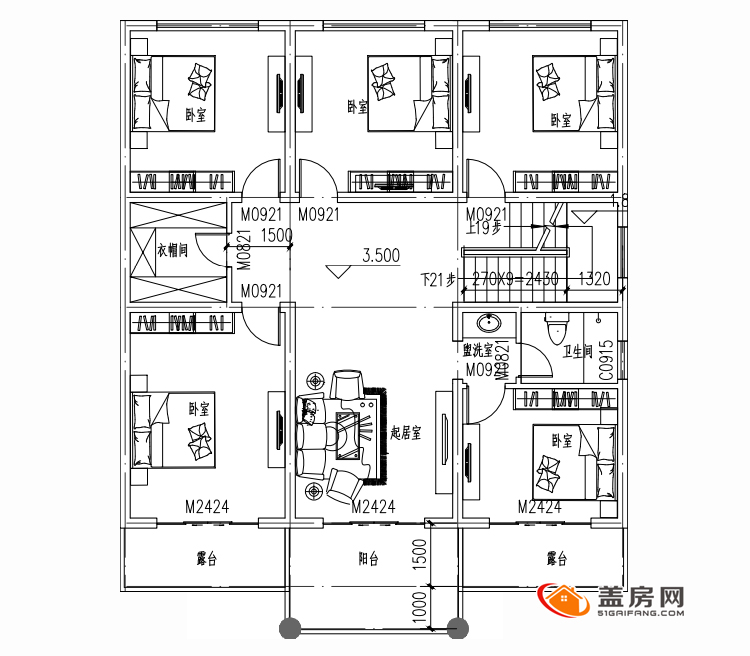

二层平面图

二层的格局设计比较紧凑,共有5间卧室,两间朝南,三间朝北,南向卧室均带私属阳台。中间的起居室面积不算小,是自家人活动休闲的地方,南向一直延伸至大阳台,非常舒适。中间有一个独立的衣帽间,存放过季的衣物被褥。

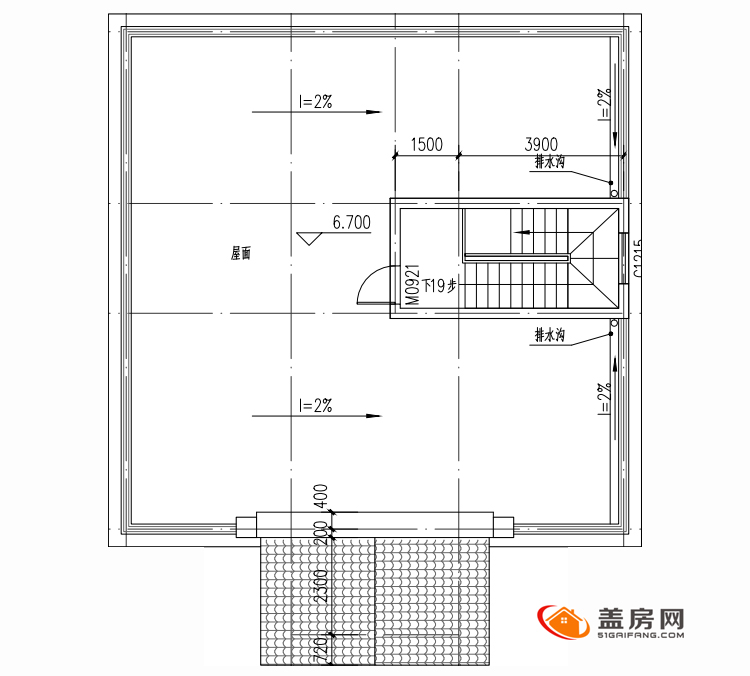

屋顶平面图

二层有楼梯可以直达屋顶平台,这个大面积的平台为家庭提供了一个非常不错的户外活动空间,同时晾晒衣物也非常方便。

图纸格式:电子版PDF格式
图纸目录:建筑图13张、结构图12张、水施图7张、电施图12张
