13×12米高雅大气的二层欧式别墅图,坡屋顶带天台,框架结构

浏览次数:1,092

这是一款高雅大气的二层欧式别墅图,偏冷色系的外观看起来非常的雅致有品位。屋顶是平坡结合设计,留出了宽敞的平台空间,以便室外活动休闲。喜欢的朋友可以通过文末链接下载全套图纸电子版,可直接用来施工。

详细参数:
建筑开间:13.00米
建筑进深:12.00米(含门廊13.5米)
首层占地:159.40平方米
建筑面积:381.00平方米
檐口高度:11.18米
结构形式:框架结构
主体造价:40万左右
图纸格式:PDF格式
居住功能:2客厅、餐厅、厨房、6卧室、6卫生间、2杂物间


正面效果图


俯视效果图


背面效果图

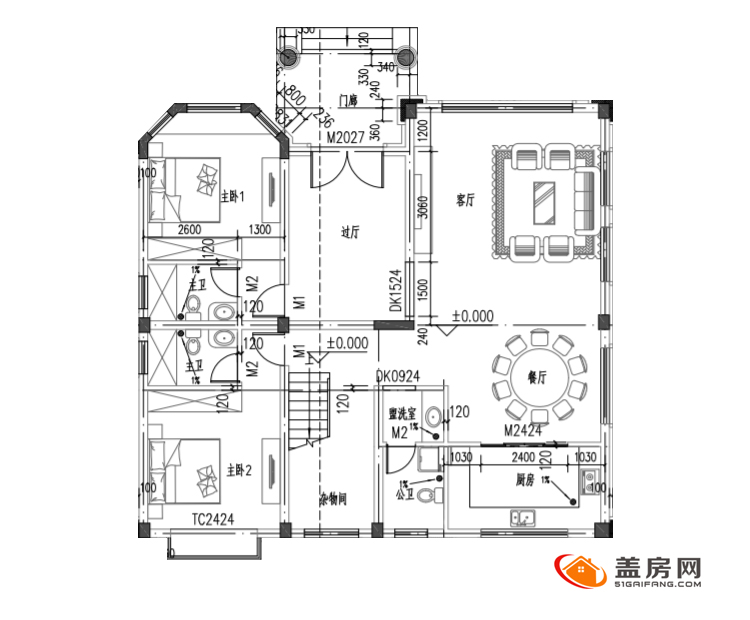

一层平面图

南门入户后是一个过厅,作为室内外过渡的一个空间。客厅餐厅互通,更显宽敞。一层南北向各有一间卧室,本案例所有卧室均带独立卫生间。

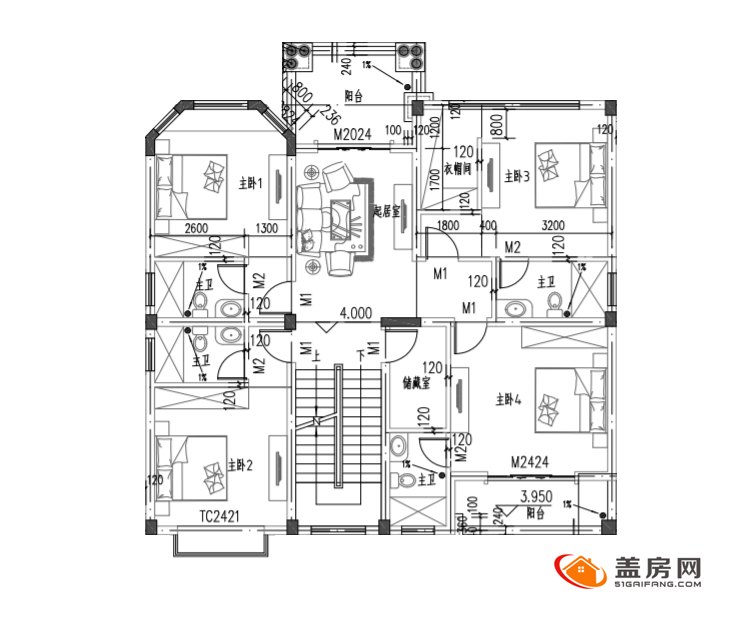

二层平面图

二层上来先是一个起居厅,带阳台,很舒适。这层有四间卧室,均设有独卫。

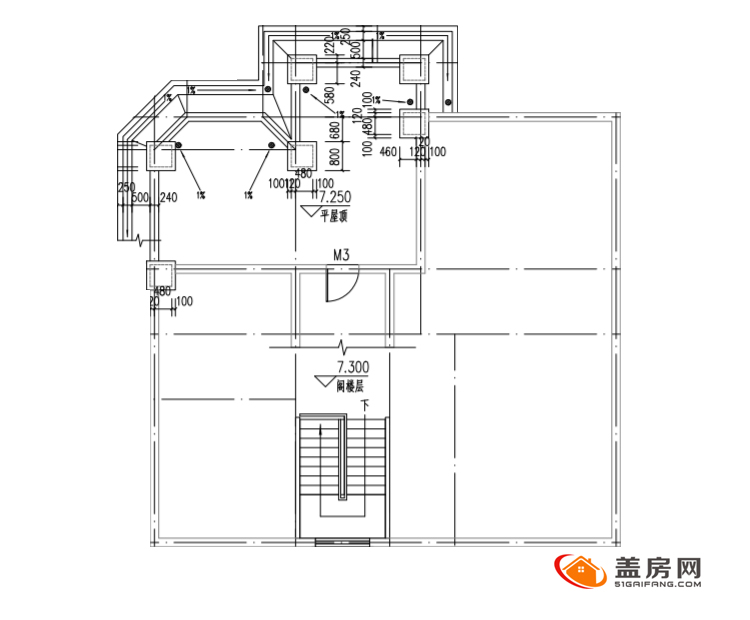

阁楼层平面图

楼梯可直达阁楼层,一是可以隔热保暖,二也可以用来储存不太常用的杂物。阁楼出去是一个大平台,作为家庭主要的户外活动空间。

图纸格式:电子版PDF格式
图纸目录:建施图17张、结构图20张、给排水图8张、电气图13张。
