占地220平米农村三层欧式豪华别墅设计图纸及效果图,能满足你对豪宅的一切梦想

浏览次数:911

之前给大家推荐的大部分是比较实用的小户型,成本低、易施工。但是最近有些网友反应想要奢华一些的别墅设计图,作为改善型住房,但是网上却比较少见。我们也的确忽视了这部分人群,在这里我们就来给大家发布一套占地220平方米的农村三层欧式豪华别墅设计图纸及效果图,能满足你对豪宅的一切梦想,如果您觉得合适可以通过文末链接下载全套的施工图,拿到即可施工。

详细参数:
建筑开间:18.80米
建筑进深:12.00米
建筑占地:222.92平方米
建筑面积:539.61平方米
建筑层数:地上3层
建筑高度:12.065米(至屋顶最高处)
结构体系:框架结构
主体造价:65万左右
图纸格式:PDF格式
居住功能:客厅、茶厅、娱乐室、餐厅、厨房、9卧室、书房、5卫生间、储藏间、露台


正面效果图


背面效果图


右视鸟瞰效果图


左视鸟瞰效果图

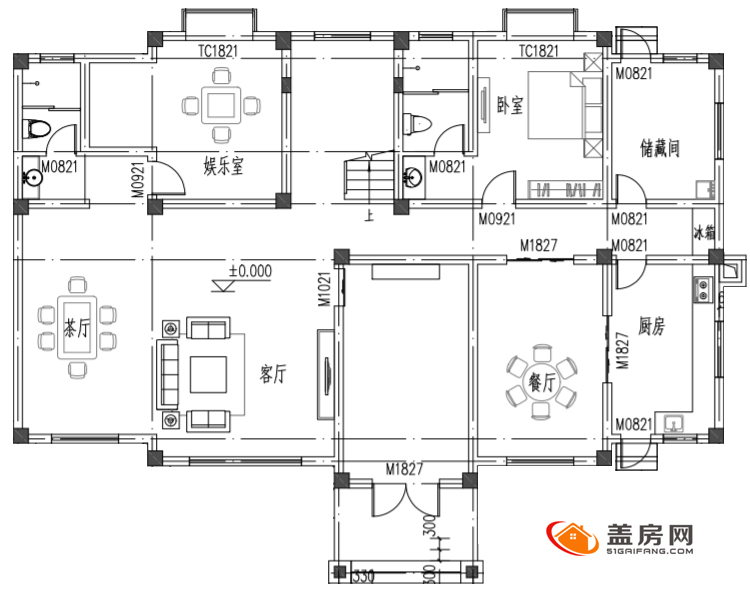

一层平面图

正南门入户后先是一间门厅,封闭式设计,在农村也可用作堂屋。左侧进去是一个挑空设计的客厅,西侧与茶厅空间互通,显得这个区域非常的大气敞亮,接待客人非常有面儿。茶厅北面有一间娱乐室,来了客人在这里打打牌很僻静,不会影响其他人休息。旁边就是一个公卫,主要给客人提供方便。

顺着走廊往东走,南向是餐厅和厨房,有各自独立的出入口,中间还有推拉门可以互通,非常方便。北面是一间长辈房,内设独立的卫生间,老人住在这里生活非常方便。最里面有一个储藏间,储藏间有后门可直通室外。

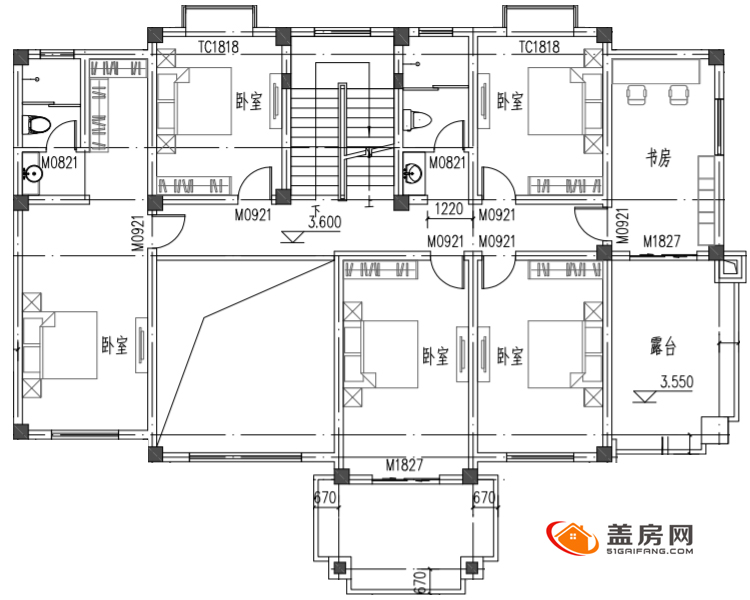

二层平面图

二层是家庭主要的生活区域,这层共有5间卧室,最西侧的卧室是主卧,南向开窗,内设步入式衣帽间和主卫。另外4间次卧,南北向各两间,都比较宽敞。最东边是一间书房,是主人日常办公的地方,书房里面有一个私属露台,非常惬意舒适。

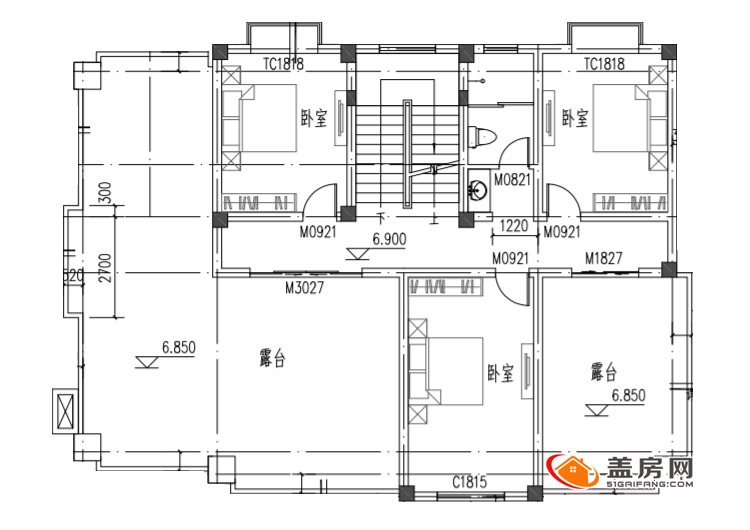

三层平面图

三层室内部分作为备用房间,有三个卧房,来了亲戚朋友串门可以在这层住。三层更多的是户外区,左右有两个露台,西侧的拐角露台面积相当大,是家庭主要的户外活动区。

图纸格式:电子版PDF格式
图纸目录:建筑图18张、结构图24张、水施图12张、电施图17张、效果图4张

隐藏内容需要支付:¥368
立即购买
