11×14米农村简单三层自建房CAD设计图,平屋顶带车库和露台,设计巧妙

浏览次数:2,516

在农村盖房子和城市里的别墅是完全不一样的,一般城市别墅讲究别致,注重小资情调。而农村房子则更倾向于实用性,要贴合农村的生活习惯。本期我们给大家带来的是一款完全针对农村的简单三层自建房设计图,平屋顶带车库和露台,看似简单却又设计巧妙,不仅很大程度的降低了建造成本,舒适性和实用性又很强。喜欢的朋友可以通过文末链接下载全套CAD图纸,可直接用于施工。

详细参数:
建筑开间:11.20米
建筑进深:14.10米
占地面积:175.51平方米
建筑面积:408.00平方米
建筑高度:至檐口9.8米 总高12.2米(含梯楼)
结构形式:框架结构
耐火等级:2级
屋面防水:3级
主体造价:35~40万元
图纸格式:CAD格式
居住功能:堂屋、会客厅、餐厅、厨房、6卧室、5卫生间、储藏间、工具间、棋牌室、车库、露台


正面外观效果图


背面外观效果图

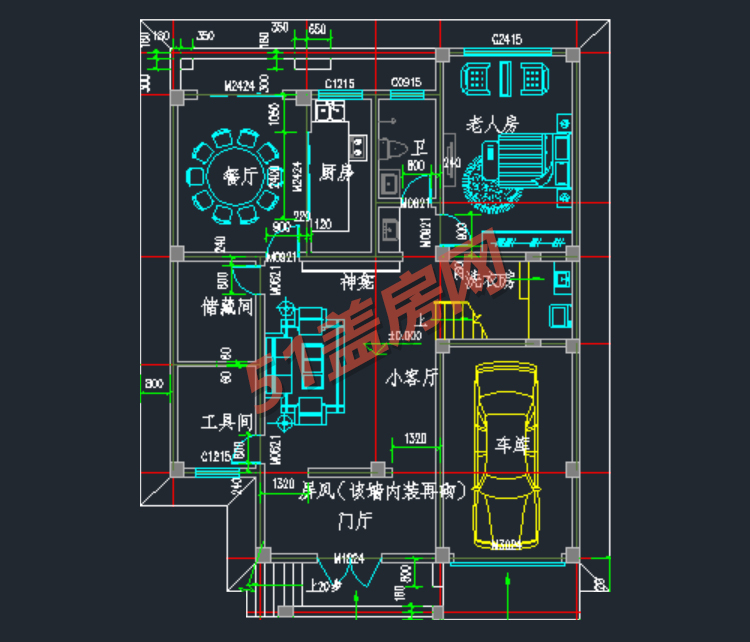

一层平面户型图

一层主要作为家庭的功能空间,经门厅入户后是一个小客厅,这里兼短暂待客和堂屋两个功能,正式的接待客厅在二层。堂屋西侧有一个工具间和一个储藏间,在农村生活这类杂物很多,更多的储藏空间是非常必要的。北面是餐厅和厨房,在餐厅里有玻璃推拉门可直通室外,同时也给了餐厅良好的采光。东侧有一间车库和一个老人房,车库是南向入库,老人房北面开窗,门口既是公卫,很方便。

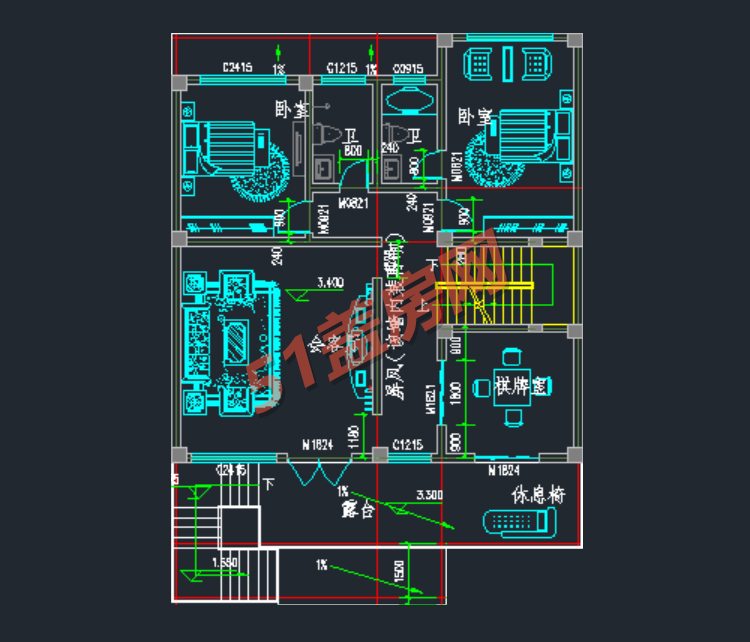

二层平面户型图

室内和室外均有楼梯可到达二层,如果家里来了客人可通过室外楼梯直达二层正式会客厅。会客厅对面还有一个棋牌室,闲来之余和朋友一起在这里打牌娱乐很舒适,可通露台。北面有两间卧室,主卧室带内卫。

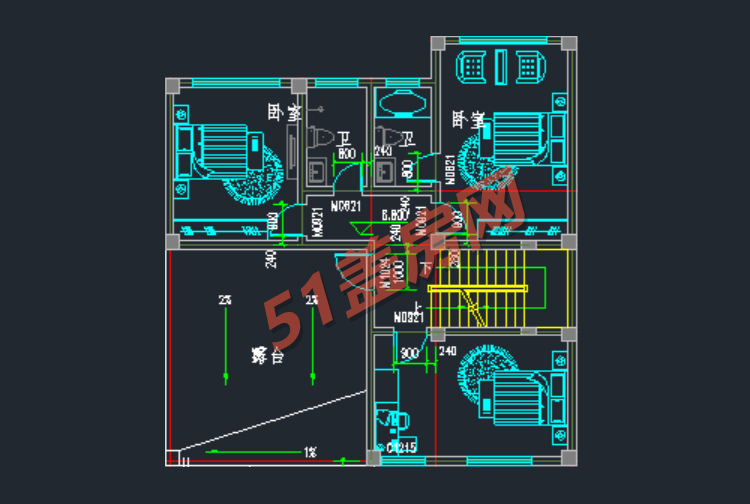

三层平面户型图

三层有三间卧室,一间朝南两间朝北,依然有一间卧室带内卫,同时搭配一个公卫。三层有一个面积很大的露台,阳光照晒充足。从楼梯可以直通屋顶平台,为家庭提供了一个更大的户外活动空间,在农村晾晒粮食干菜都很方便。

图纸格式:电子版CAD格式
图纸目录:建筑图13张、结构图15张、水施图7张、电施图18张

隐藏内容需要支付:¥158
立即购买
