13×12米三层半平顶带大露台农村自建房设计图,简单大方,舒适好住

浏览次数:563

在农村盖房子选择平顶还是坡顶是大部分人纠结的问题,以往的确是坡顶别墅居多,这主要是因为坡屋顶排水性和隔热性较好。但是随着科学技术的发展,建筑材料性能的提升,平屋顶的排水性和隔热性已经完全不逊于坡屋顶了。在这个前提下平屋顶的优势就完全显现出来了,它会给我们提供更大的户外活动场地,建造成本也较平顶节省不少。这里我们就来给大家推荐一款三层半平顶带大露台农村自建房设计图,简单大方,舒适好住,喜欢的朋友可在文末下载全套施工图。

详细参数:
建筑开间:13.00米
建筑进深:12.74米(含门廊)
占地面积:155.15平方米
建筑面积:495.48平方米
建筑高度:13.80(室外地坪至檐口和屋脊的平均高度)
结构形式:框架结构
主体造价:50万左右
图纸格式:PDF格式
居住功能:3客厅、餐厅、厨房、9卧室、2书房、3卫生间、晾衣间、储藏室、露台


正面效果图


俯视效果图


背面效果图

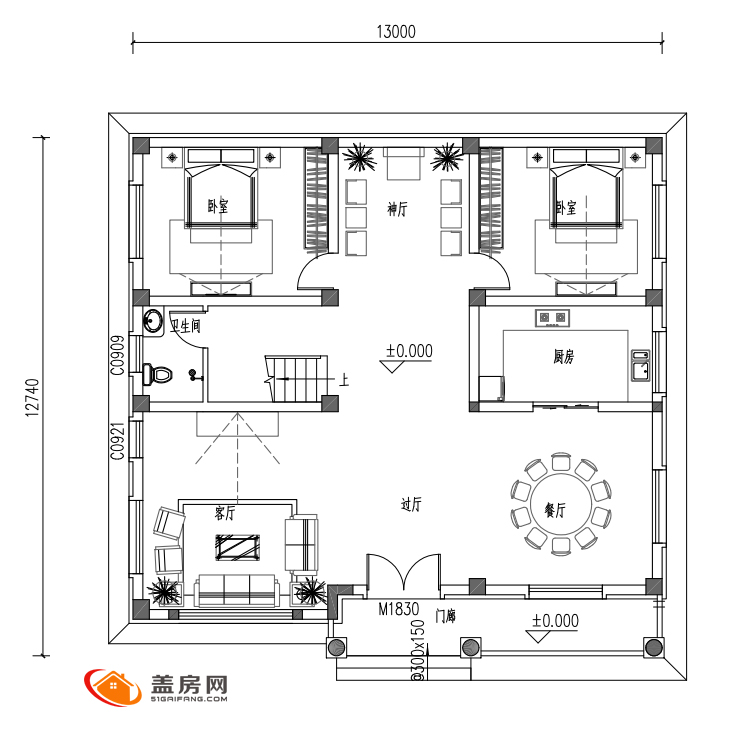

一层平面图

一层我们把客厅和餐厅这两个利用率较高的空间放在南向,三面采光、空间互通,显得格外的敞亮。厨房紧邻餐厅,取餐用餐都是非常的方便。中间有一个神厅,在农村可以用来摆放神位。北边有两间卧室,分别为东西采光。

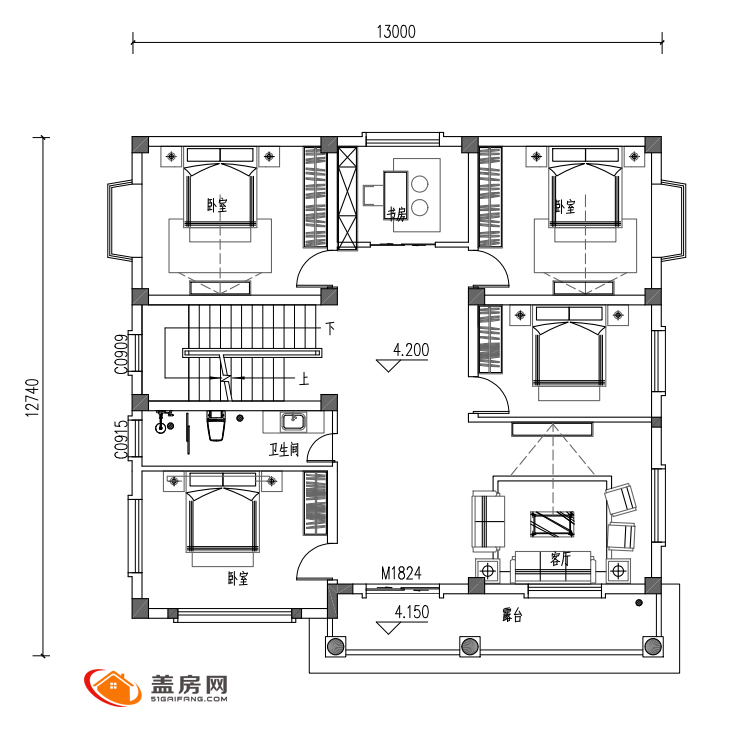

二层平面图

二层有四间卧室一间书房,南向依然有一个空间较大的客厅,并且带露台,是自家人休闲娱乐的好场所。

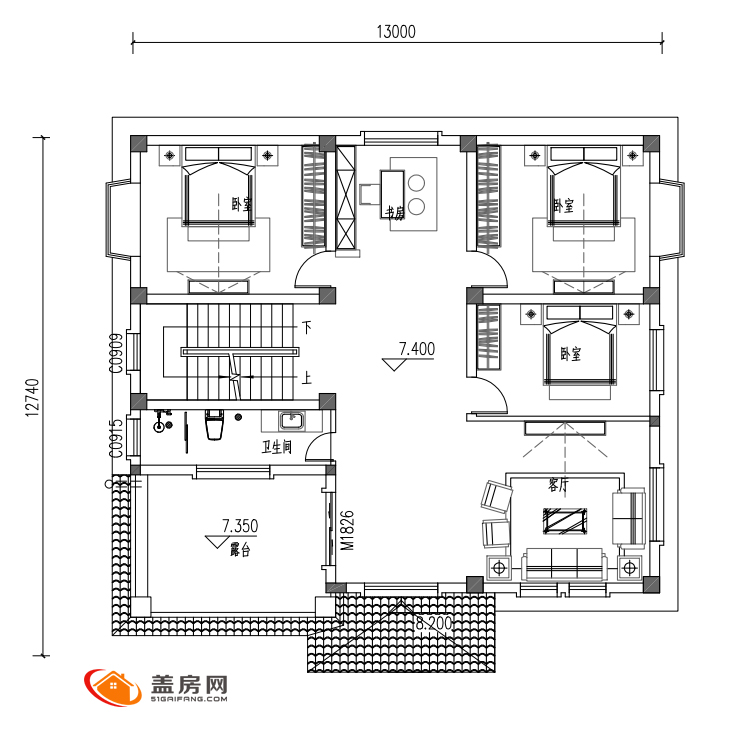

三层平面图

三层的格局和二层有些相似,只是将西南角的卧室改成了露台,让每一层都可以随时随地的享受到户外的阳光和新鲜的空气。

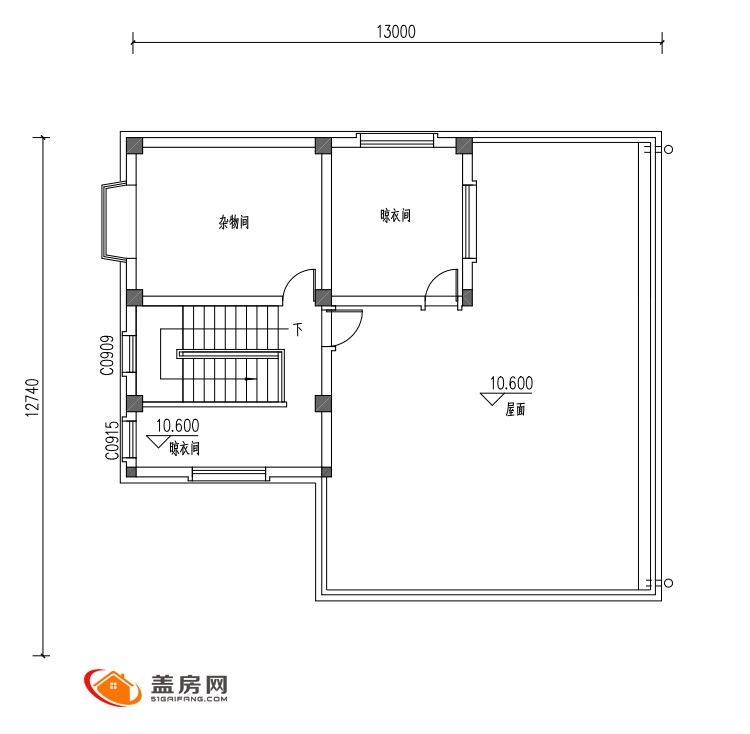

屋顶平面图

通过楼梯可以直达屋顶,上面设有一个杂物间和一个晾衣间。大面积的屋顶平台增加了我们生活的趣味性,同时提供了更多的可发挥空间。

图纸格式:电子版PDF格式
图纸目录:建筑图18张、结构图25张、给排水图9张、电气图16张。

隐藏内容需要支付:¥168
立即购买
