农村建房,有很多人喜欢在院子设独立的餐厨区,这主要是因为农村习惯的土灶烟火气太大,设在室内难免会乌烟瘴气。尤其是在南方,特别喜欢在室外做厨房。本期我们就来给大家推荐一款不带餐厅厨房的南方农村三间二层半坡屋顶小别墅设计图,占地不足100平方米户型比较小,餐厨设在室外也能让室内的空间更加宽敞,文末有全套图纸下载链接,可直接用于施工。

详细参数:
建筑开间:12.00米
建筑进深:9.80米(包括门廊)
建筑占地:93.62平方米
建筑面积:276.23平方米
建筑层数:二层半
檐口高度:8.3米
结构体系:砖混结构
主体造价:25万左右
图纸格式:PDF格式
居住功能:2客厅、5卧室、3卫生间、2储藏间、影音室、书房、车库、露台


正面外观效果图

三层的层高只有1.6米,但是利用了坡屋顶的空间,室内还是显得非常敞亮。这样设计既满足的限高的要求,又一定程度的降低了建造成本。外观设计简单实用,在农村易施工、造价低。


鸟瞰效果图


背面效果图


侧面效果图

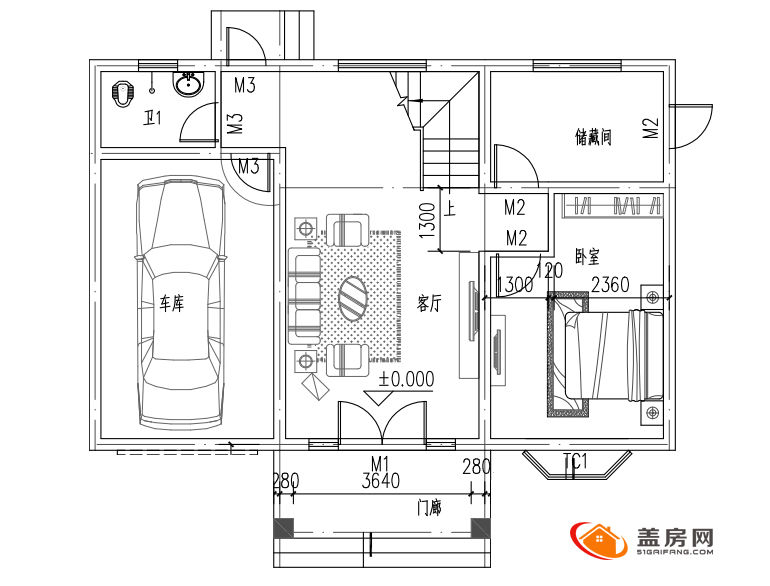

一层平面图

一层设有车库,在农村私家车已经很为普及,车库非常有必要,而且农村有其生产性,用作仓库也是非常的实用。一层的主要空间全部南向采光,北面有一个公卫和一个储藏间。背面设有后门,储藏间还带一个侧门直通户外,方便直接把农具等杂物直接存放。

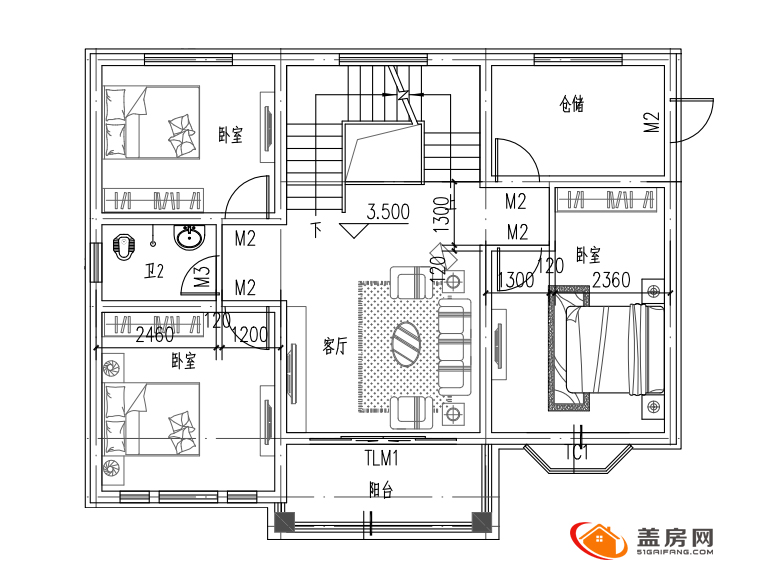

二层平面图

二层是三室一厅的格局,客厅的面积依然非常大,带阳台,是自家人休闲活动的空间。两间卧室和客厅都是南向采光,北面有一间次卧和一个储藏间。

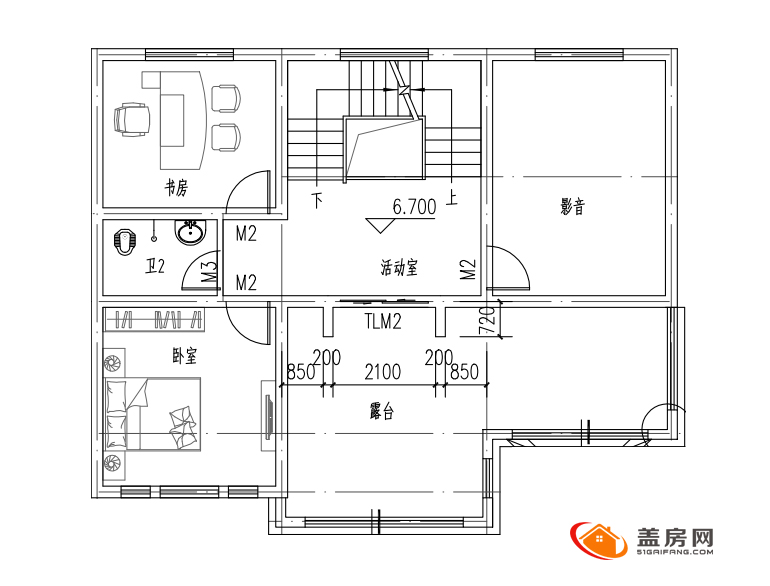

三层平面图

三层基本是辅助型空间,有一间客房供亲戚朋友来访暂住,另外还有一个影音室和一个书房。南边有一个开放式的拐角大露台,是家庭主要的户外休闲空间。

图纸格式:电子版PDF格式
图纸目录:建筑图16张、结构图15张、水施图7张、电施图12张
