12×12米三层农村自建房设计图,有9间卧室,外观大气户型舒适

浏览次数:1,247

随着我国商业房地产的日渐衰落,很多人都不敢买房了,很怕被套进去。但是在这个档口,农村自建房却悄然火了起来,只要有一块宅基地,几十万能能盖一栋别墅,这性价比可想而知。这里我们来给大家推荐一款占地150平方米的三层农村自建房设计图,拥有9间卧室,外观大气,户型舒适,45万主体就能落地,喜欢的朋友可以通过文末链接下载全套图纸,可直接用于施工。

详细参数:
建筑开间:12.60米
建筑进深:12.30米
首层占地:153.94平方米
建筑面积:441.66平方米
建筑层数:地上三层
檐口高度:10.20米
结构形式:框架结构
主体造价:45万左右
图纸格式:PDF格式
设计功能:2客厅、餐厅、厨房、9卧室、6卫生间、健身区、棋牌室、露台


正面效果图


背面效果图


鸟瞰效果图

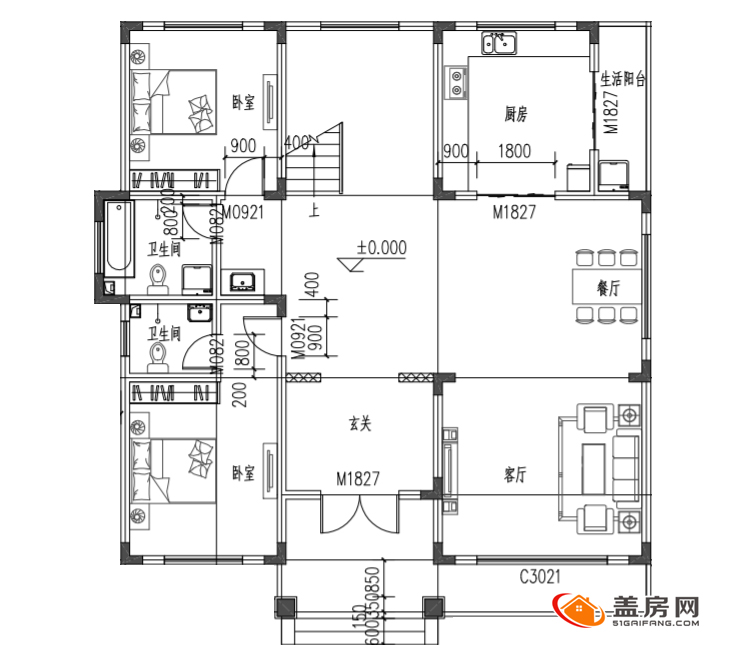

一层平面图

一层正门入户是一个玄关,这里作为室内外过渡的一个空间,可以存放些临时使用的衣物鞋帽。玄关进去右侧是一个客厅和餐厅互通的大空间,双向采光,非常的敞亮。厨房紧邻着餐厅,面积挺宽敞,带一个生活阳台。一层的左侧有两间卧室,主卧朝南,次卧朝北,主卧内设独卫。

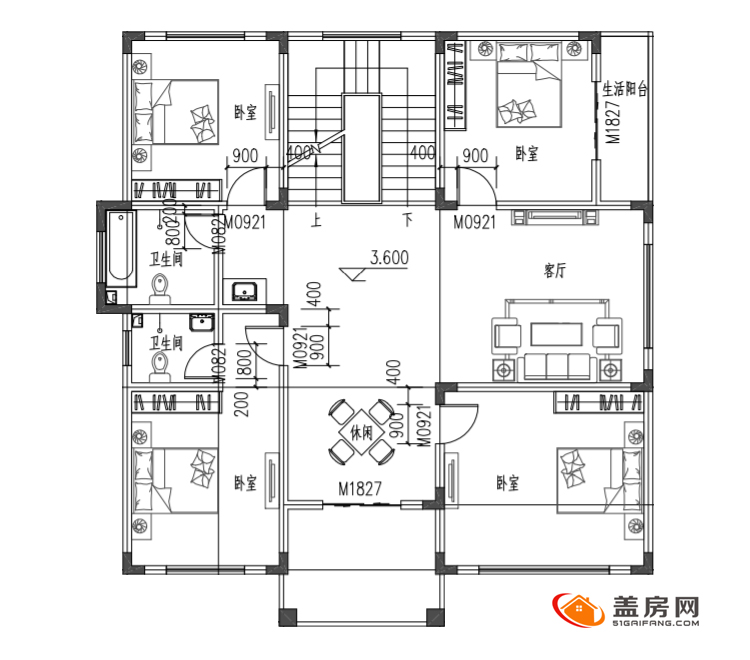

二层平面图

二层上来也有一个大客厅,中间南向还有一个带阳台的休闲厅,这部分区域是自家人休闲的空间。本层共有四间卧室,分布在建筑的四角,两间朝南,一间朝北,一间朝东。

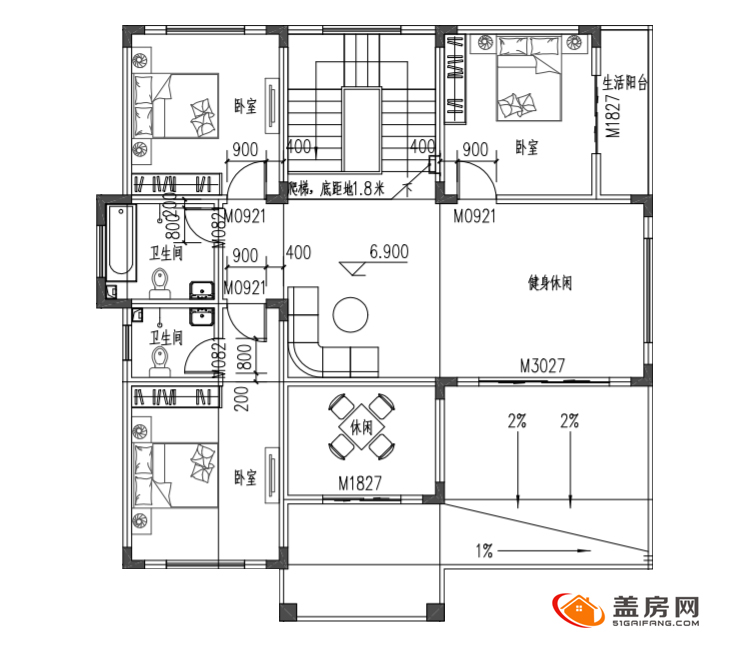

三层平面图

三层有三间卧室,开放区域是一个健身休闲区,可通往户外露台,露台外面有一个独立的小棋牌室,只能从露台进去,在这里打打牌很隐蔽,不会影响到任何人。

图纸格式:电子版PDF格式
图纸目录:建筑图17张、结构图17张、给排水图9张、电气图15张

隐藏内容需要支付:¥188
立即购买
