占地140平农村新中式三层别墅CAD施工图纸,40万盖一栋,全村人都羡慕

浏览次数:2,700

近年来新中式风格越来越流行了,它儒雅的气质和浓厚的底蕴深深的吸引了我们这一代人,相比起以前流行的欧式则显得更优品味。在农村自建房领域同样火爆,这里我们就来给大家介绍一款14×11米农村新中式三层别墅施工图纸,主体造价仅需40万元,盖一栋,全村人都羡慕。喜欢的朋友可以通过文末链接下载全套CAD施工图。

详细参数:
建筑开间:14.9m
建筑进深:11.4m
占地面积:139.7㎡
建筑面积:359.8㎡
建筑高度:10.2米
结构形式:框架结构
主体造价:40万元
图纸格式:CAD格式
居住功能:3个客厅、6间卧室、4卫生间、书房、洗衣房、晾衣房、储藏间、露台

正面效果图

背面效果图

俯视效果图

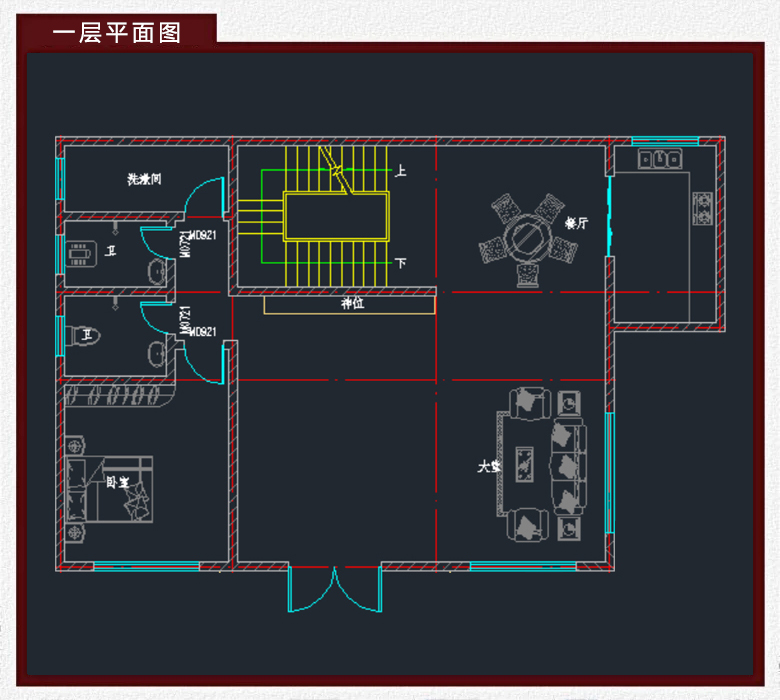

一层入户既大堂,这里主要是接待客人的地方,空间很大,双向采光,相当亮堂。北侧与餐厅互通,餐厅旁边外挂厨房。一层的南向留了一个长辈房,供老人居住。

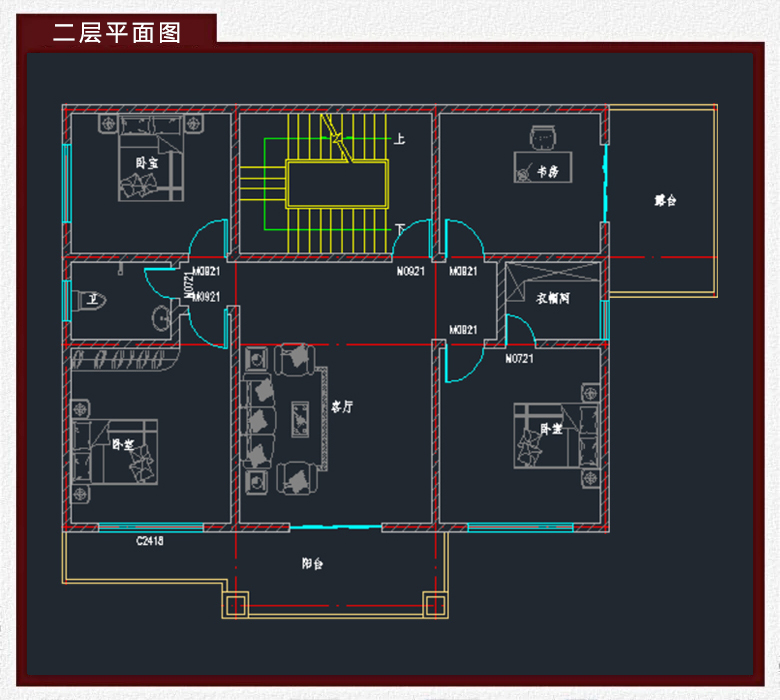

二层有四个房间,其中三间做卧室一间做书房,书房带露台,主卧带衣帽间。中间是一个自家人活动的客厅,可通阳台。

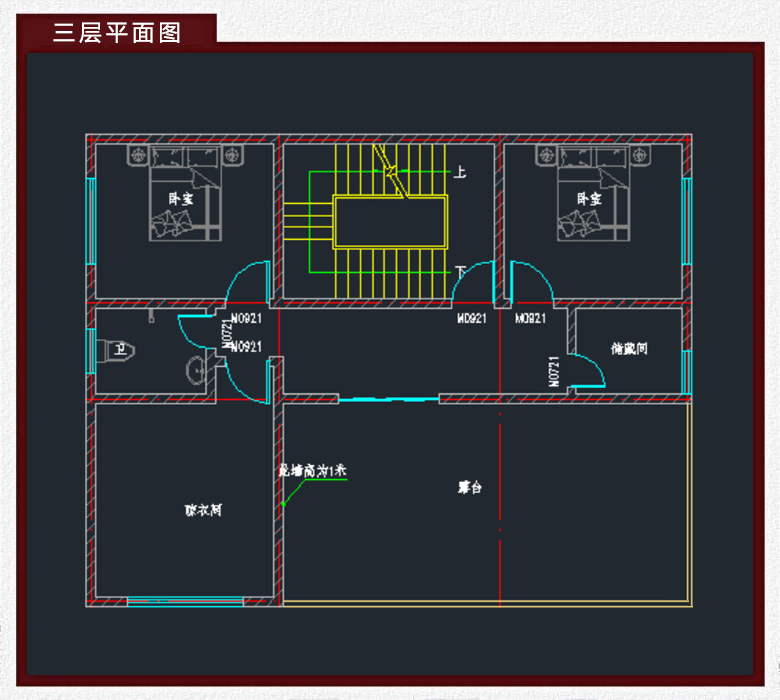

三层有三个房间,其中两间作为卧室,一间用作晾衣间,平常衣服可以晒到露台,刮风下雨就可放在晾衣间。露台的面积相当宽敞,作为家庭主要的户外活动空间。

图纸格式:CAD格式电子版
图纸目录:建筑图22张、结构图23张、电气图17张、给排水图11张、效果图3张。

隐藏内容需要支付:¥288
立即购买
[无需注册,付费后即可显示下载链接,方便快捷,可直接用于施工]
