占地200平方米农村四层带地下车库坡地别墅设计图,功能齐全,极致舒适

浏览次数:1,577

在农村山区,有很多宅基地都是地处坡地地形,这样的地形为我们建房子带来了很大的麻烦,但是如果能设计得当,往往会变废为宝。那么如何能合理的利用坡地来建房子呢?这里我们来给大家推荐一款占地200平方米农村四层带地下车库坡地别墅设计图,功能齐全,极致舒适,相信大家一定能够喜欢,文末有链接可以下载全套施工。

详细参数:
建筑开间:16.30米
建筑进深:15.84米(包括门楼)
建筑占地:203.16平方米
建筑面积:674.52平方米
建筑层数:四层带半地下车库
屋檐高度:13.50米
结构体系:框架结构
主体造价:70万左右
图纸格式:PDF格式
居住功能:客厅、厨房、餐厅、2套卧、5次卧、7卫生间、影音室、麻将室、书房、车库、杂物间、凉亭、露台


正面外观效果图


背面外观效果图

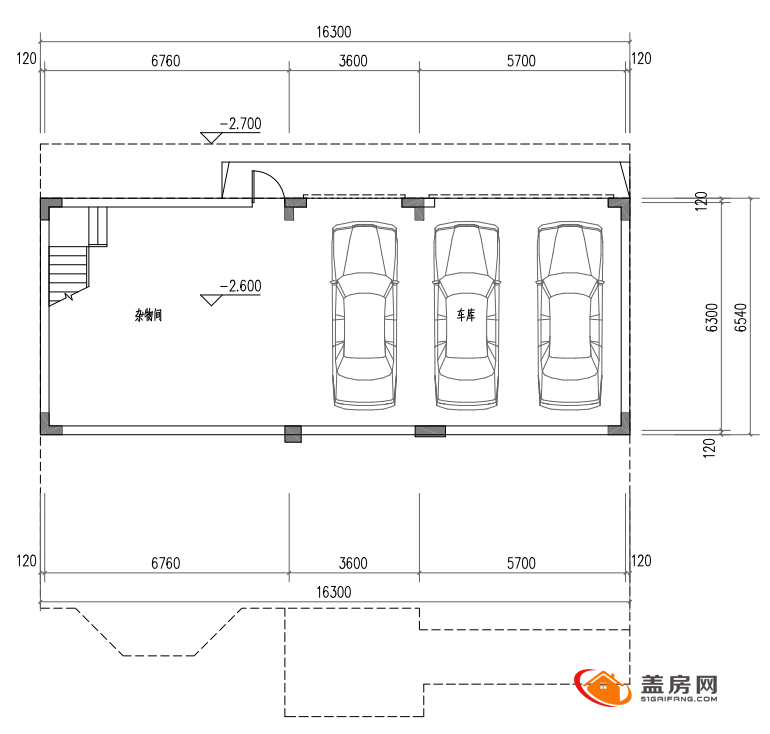

地下层平面图

本案例利用了坡地地形,设计了一个半地下的车库,北面入库,三车位,并留有一定面积的储存空间。当然,如果自家宅基地不是坡地地形,这层地下车库也可忽略,不影响上层结构。

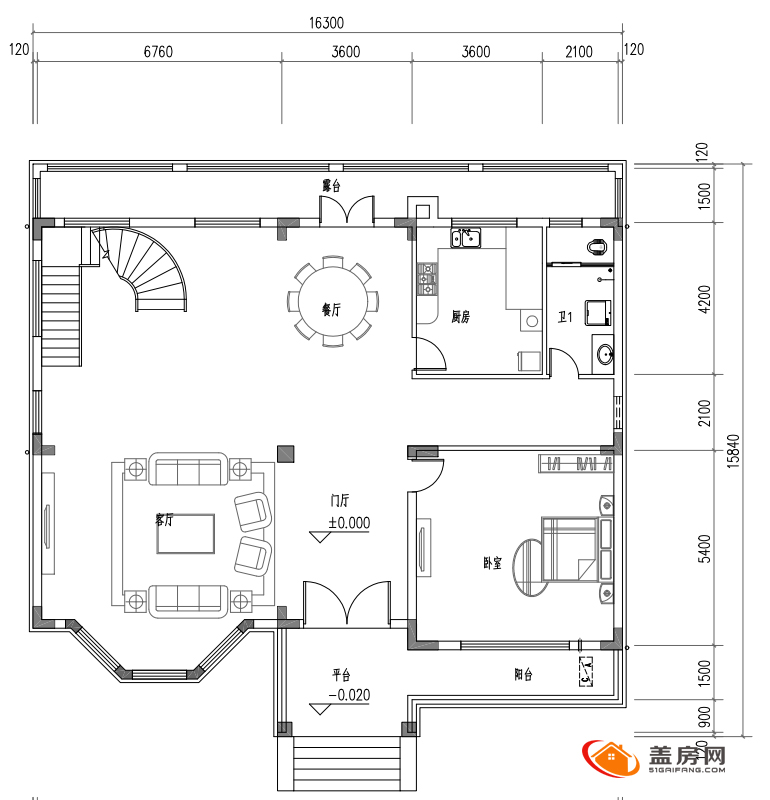

一层平面图

一层的客厅是挑空设计,再加上双向采光,让这里显得异常宽敞大气。有一间朝南的卧室,家里有老人的话可用作长辈房。餐厨区在北面,设有后露台。

二层平面图

二层的南向是一间豪华套房,内设独立的起居室、衣帽间和卫生间,还带有私属阳台,相当舒适。北面有一个影音室和麻将房,如果家庭人口多,影音室用作卧室也非常合适。


三层平面图

三层是主要的居住空间,南向依然是一个豪华套卧,北面有两间次卧,均设独立卫生间。三层的西南角是一个开放式的露台,是一个户外活动休闲的好场所。

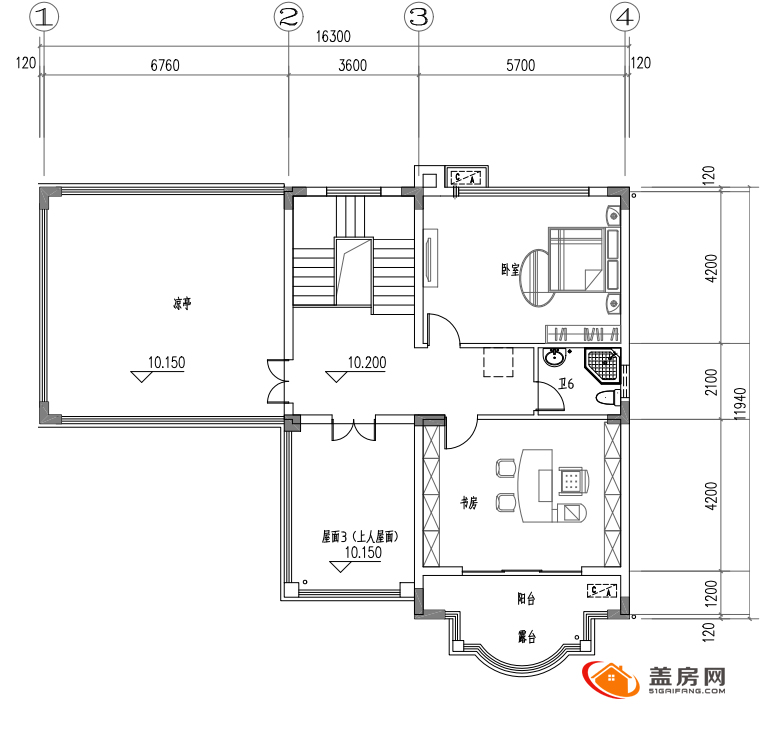

四层平面图

四层主要是备用房间,南面是一个带大阳台的书房,北面有一间客卧。四层更多的是户外空间,西边是一个大凉亭,中间还有一个小露台。这栋房子的设计,可以说能满足家庭一切所需,且注重舒适性设计,不可多得。

图纸格式:电子版PDF格式
图纸目录:建筑图25张、结构图27张、水施图12张、电施图22张
